양평지인이 가져다 준 동력 고압분무기 (동영상) 200714

양평지인이 하동터 고압분무기를 새로 만들어 주었는데

지난 번 최종 장착과정에서 분무기 앞 부분의 파손이 발생한 부분을 발견하고 그동안 다시 정읍쪽?에서 맞는 부품을 찾아 이번에 비가 오는데도 일부러 하동에 들러 최종 테스트겸 사용방법을 알려주러 오셨다.



이번에 추가로 구입한 분무기를

- 피스톤을 실린더에 끼워놓고 구멍뚫린 나사 3개를 조여(물이 새지 않을 정도) 장착

- 위 3개의 둥근 캡은 구리스를 주입하고 사용 후 맨 아래까지 내려가면 다시 구리스를 채움(1회/년 정도)



- 압력은 녹색범위 안에서 운용하도록(약 35Kgf/cm2)하고 최대압력은 40Kgf/cm2 이상 절대 사용금지

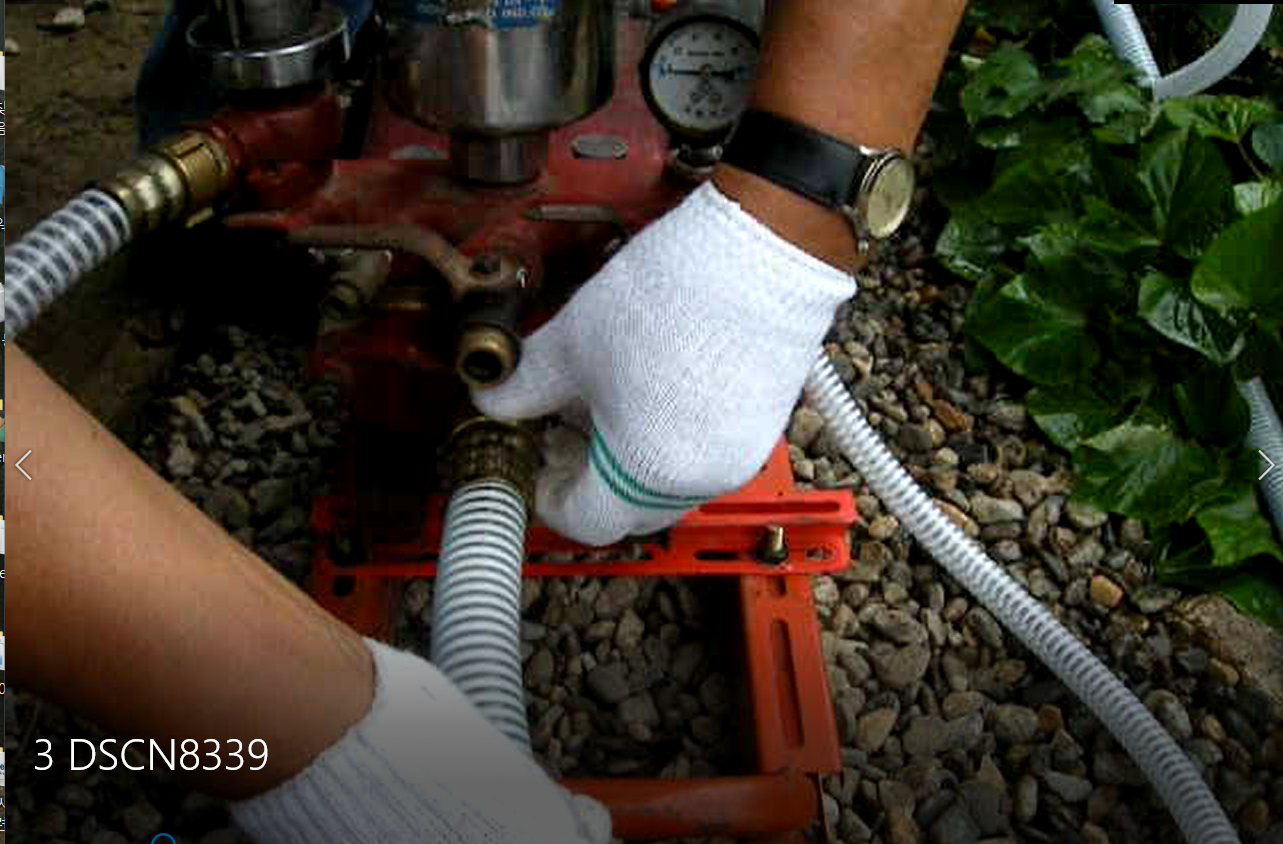

- 작은 호스는 리턴 라인, 굵은 호스는 흡입 라인으로

  물을 공급받을 수 있는 개천(수로) 쪽에 굵은 호스(흡입)를 넣고

  리턴라인(퇴수 호스)는 물통(약통)에 넣는다.



- 압력조절밸브 옆의 쇠고리를 들어 올려주면 물이 흡입라인으로 들어 와 리턴라인 쪽으로 나오게 된다.

  약을 칠때는 이 쇠고리를 다시 내려주면 압력이 걸린다.(반대로 들어 올릴때는 압력이 안걸리게 된다)

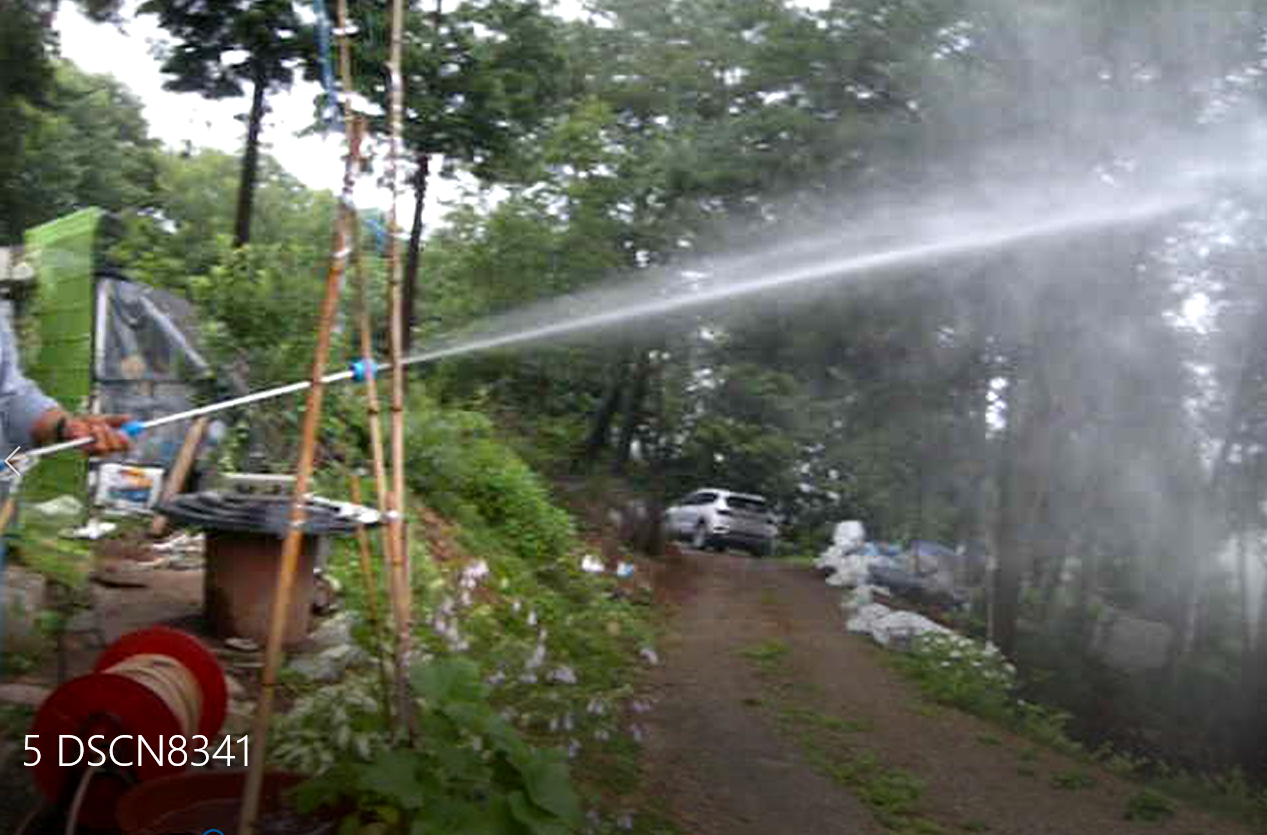

  물을 다 채워놓고 약을 칠때는 흡입라인과 리턴라인을 다 같이 약통에 넣어준다.



- 시동은 초크밸브를 올리고 시동줄을 잡아당겨 시동을 걸고 시동이 걸리면 쵸크밸브를 내린다.

- 사용 후에는 연료밸브를 닫고 시동을 걸어 캬브레타에 남아 있는 연료를 태워준다.





(동영상)
